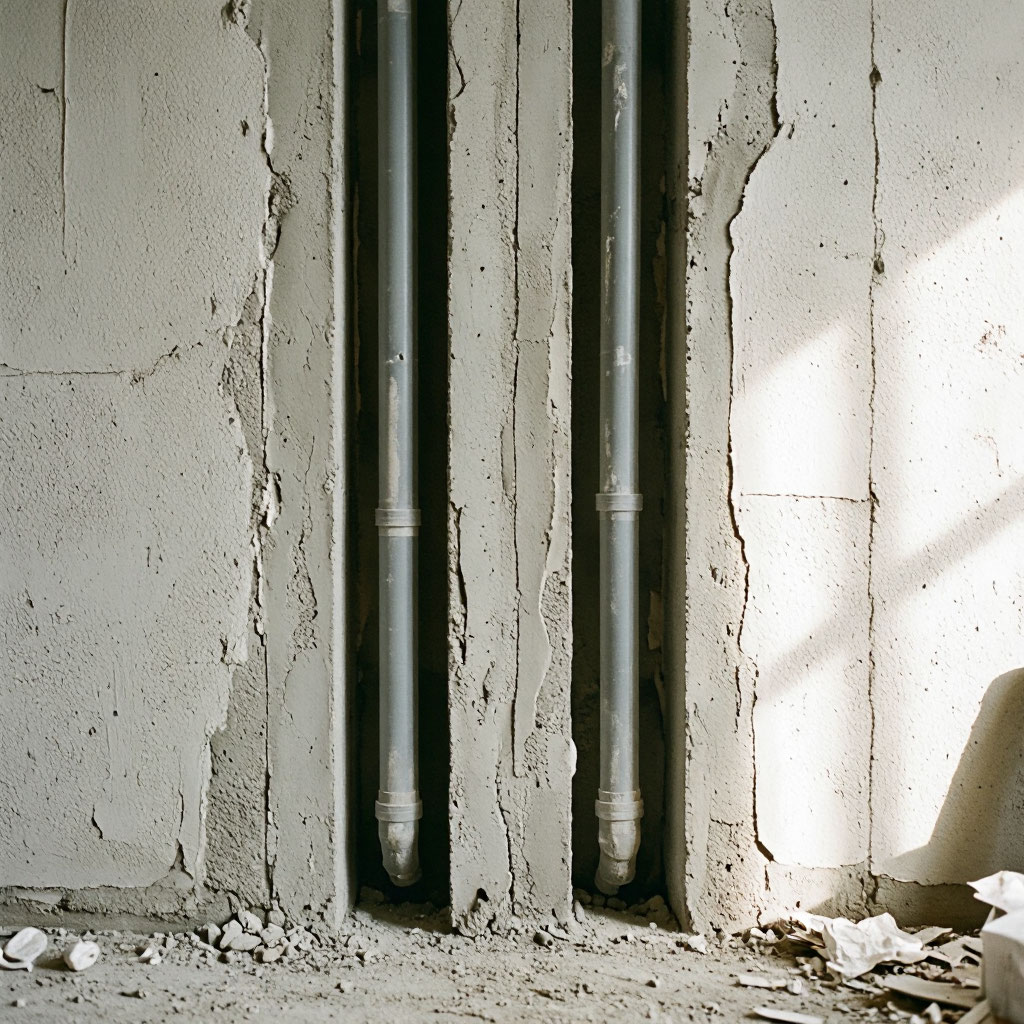

Штробление стен под трубы водоснабжения

• Этапы проведения работ
• Основные требования к проведению работ

Создание скрытых, утопленных в стены коммуникаций – это возможность максимально использовать полезную площадь помещений и повысить эстетику ремонта. Задача создания внутренней инженерной разводки достигается резкой в стенах и перекрытиях технологических пазов – штроб. Это каналы глубиной до 5-6 см, в которых размещаются трубы, транспортные магистрали кондиционеров, электропроводка.

Методы создания каналов под различные коммуникации имеют свои особенности. Так, штроба под кондиционер имеет стандартные размеры (6х6 см). Резка каналов под электропроводку выполняется строго вертикального или горизонтально, не допуская косых срезов, с соблюдением безопасного расстояния от дверных и оконных проемов. Штробление под трубы производится с каналом, имеющим небольшой зазор, учитывающий расширение основного материала в процессе эксплуатации.

Кроме технологических особенностей, существуют и общие правила резки штроб:

• без особой необходимости не штробить несущую стену, так как процесс может привести к нарушению целостности арматуры и общей прочности конструкции;
• перед началом резки следует убедиться, в ее зоне отсутствуют старые коммуникации. Для этих целей проводится исследование полостей в стенах с использованием специальных детекторов;
• выбирая метод резки каналов, следует убедиться, что технологическое оборудование должно обеспечивать не только производительность работ, но и санитарные нормы по шуму и запыленности.

Современные технологии для проведения штробления стен используют алмазную резку, позволяющую резать прочный железобетон, кирпич и любой другой материал безударным методом, исключающим риск повреждения общей целостности строительных конструкций.

Этапы проведения работ

Штробление стен под трубы водоснабжения является одним из видов капитальных ремонтных работ в помещении, поэтому требует проведения тщательных замеров и расчетов, а также составления проекта и чертежей. Покупать и хранить дорогой профессиональный инструмент для штробления нецелесообразно. Для этого лучше воспользоваться услугами специалистов профильных компаний, которые не только проведут безопасную резку стен, но и выполнят монтаж труб.

Создание технологических пазов штроборезом является этапом скрытого монтажа труб в толщу стен.

Весь комплекс работ включает следующие стадии:

• планировка и разработка схемы трубопроводной магистрали;
• штробление стен под трубы на расчетную глубину;
• выравнивание и очистка прорезанной в стене полости;
• монтаж и укладка трубопровода;
• фиксация трубы в штробе с помощью хомутов;
• подсоединение точек входа и выхода коммуникации;
• контрольный запуск системы, проверка герметичности соединений.

После выполнения всех этапов работ можно приступать к заполнению каналов и отделочным работам.

Основные требования к проведению работ

Штробление пола и стен под трубы – ответственный процесс, который при нарушении технологии может привести к серьезным конструктивным нарушениям.

Резка стен под скрытые коммуникации регламентируется строительными нормами и правилами, выделяющих основные положения:

• штробить несущие и опорные стены можно только после получения соответствующего разрешения жилищной комиссии. Перед разработкой плана работ следует внимательно изучить проектную документацию строения;
• в прорезанную стену допускается глухая заделка только цельных трубопроводов. В случае разъемных коммуникаций должен быть предусмотрен доступа ко всем механизмам и узлам, что достигается установкой открывающихся люков и панелей;
• при штроблении стен необходимо учитывать схему расположения электрических сетей. Если на участке могут находиться скрытые кабели либо электропроводка, на время работ зону следует обязательно обесточить;
• для штроб под трубопроводы, по которым планируется транспортировка горячей воды, следует предусматривать наличие промежуточных узлов не менее чем через каждые 3м. Они представляют собой полости-карманы, в которых происходит компенсация линейного расширения труб при их нагревании;
• трубы в канале закрепляются с помощью хомутов. Они не должны соприкасаться со стенками паза в зоне максимального изгиба. В противном случае это приведет к появлению шумов во время эксплуатации водопроводной трубы.

Схему прокладки штроб для скрытого трубопровода с указанием всех узлов и развязок следует хранить вместе с другой технической документацией квартиры или дома. Иначе при возникновении проблем визуально определить место расположения трубопровода будет невозможно.
